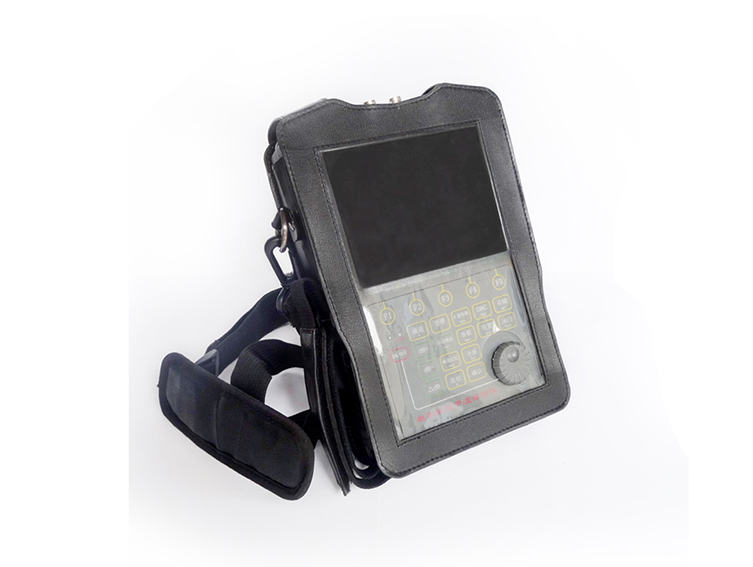

本儀器是一款便攜式、全數字式絕緣子超聲波瓷瓶探傷儀，能夠快速、無損傷、精確地進行工件內部（瓷瓶、瓷柱、瓷套、絕緣子）多種缺陷（裂紋、夾雜、氣孔等）的檢測、定位和評估。既可以用于實驗室，也可以用于工程現場。本儀器能夠廣泛地應用電網支柱瓷絕緣子瓷瓶和瓷套質量控制的領域，也廣泛應用于航空航天、鐵路交通、鍋爐壓力容器等領域的在役安全檢查與壽命評估。
產品特點
多通道探傷，可通道另存，便于探傷。
大容量波形存儲，可波形調用。
增益加減快捷鍵，調整增益方便。
DAC和AVG曲線制作無制作點順序限制，操作方便。
自動校準各種探頭參數。
具備自動增益功能，用戶可一鍵達到預設置的增益值。
高速、長時間探傷過程錄像。
全中文顯示，菜單式操作，多個快捷鍵，數碼旋鈕。操作便捷，技術領先。
真彩色液晶顯示屏，可根據環境選擇儀器配色方案，屏幕亮度可自由設定。
可拆卸式電池供電，可在線充電，亦可脫機充電?？蛇吂ぷ鬟叧潆?。電池更換方便?？砷L時間在野外作業而無憂慮。其體積小，重量輕，便于攜帶。
技術參數
|
名稱 |
參數 |
|
檢測范圍 |
0～9999mm |
|
聲速范圍 |
1000~9999m/s |
|
增益范圍 |
0dB～110dB |
|
顯示延遲 |
-30µs～+3400µs |
|
探頭零偏 |
0µs～1000µs |
|
工作頻率 |
0.2～15MHz |
|
電噪聲水平 |
≤10％ |
|
探頭阻尼 |
50、75、150Ω、500 |
|
重復頻率 |
自動低、自動中、自動高，5～1000Hz |
|
靈敏度余量 |
＞62dB |
|
分辨力 |
＞40dB |
|
線性抑制 |
0～80%（數字抑制） |
|
垂直線性誤差 |
≤3% |
|
水平線性誤差 |
≤0.1% |
|
動態范圍 |
≥32dB |
|
脈沖強度 |
5檔可調（100V,250V, 400V,500V） |
|
脈沖寬度 |
自動匹配 |
